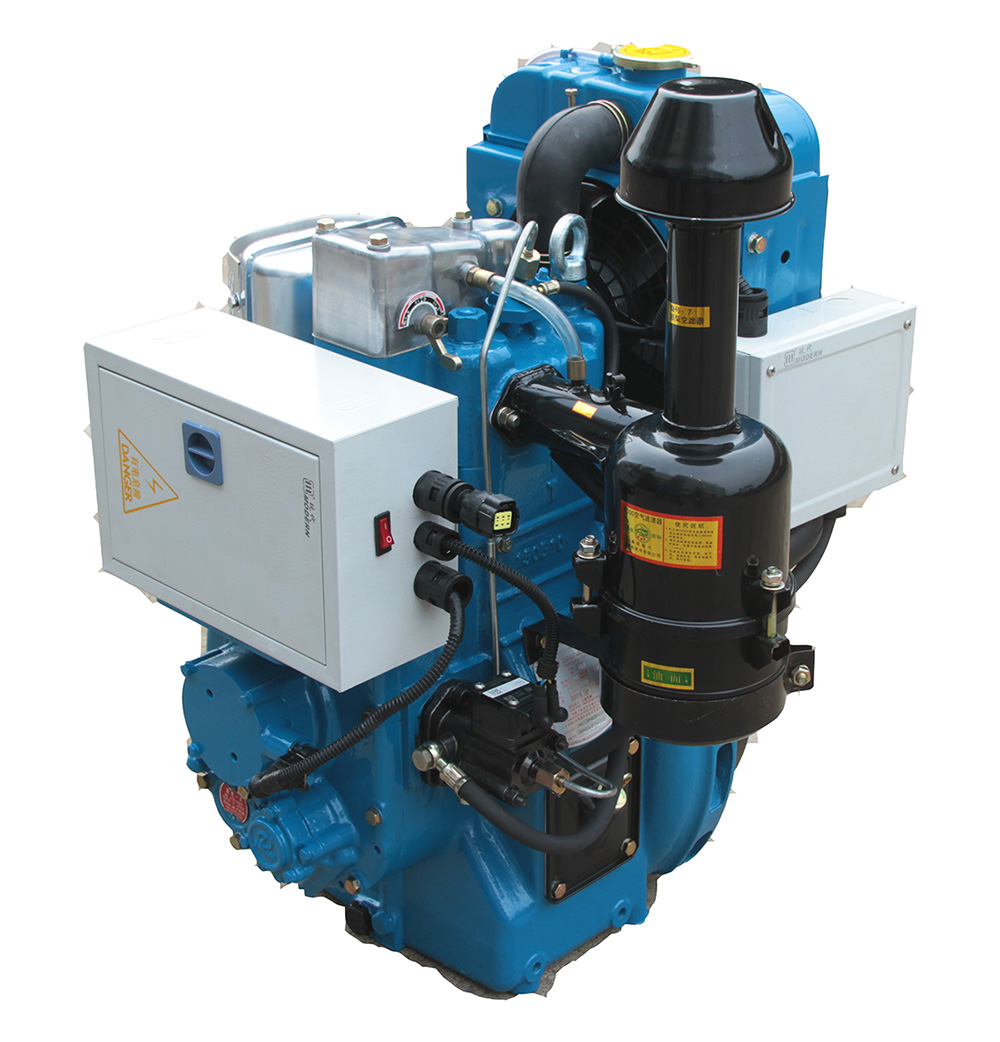

国三电喷单缸水冷柴油机
分类:柴油机系列
系列:柴油机系列
参数:
1)改变燃油供给系统,将电控喷射技术集成设计应用到立式单缸水冷柴油机上;
2)采用电控单体泵,对燃油供给及喷射进行精准控制,同时根据发动机工况要求适时调节喷油时刻与供油量;
3)采用大升程凹腹凸轮配合电控单体泵,实现泵端压力的提升;
4)采用多孔低惯量、无压力室喷油嘴偶件;
5)工况标定软件依据客户机型工作特点分类设置。
产品详情
序号 |
项 目 |
单 位 |
设计值 |
1 |
商标 |
/ |
德力牌 |
2 |
系族名称 |
/ |
G20A52L0067A01 |
3 |
型号 |
/ |
DL190 |
4 |
型式 |
/ |
立式、水冷、四冲程 |
5 |
进气方式 |
/ |
自然吸气 |
6 |
气缸数 |
缸 |
1 |
7 |
缸径 |
mm |
90 |
8 |
行程 |
mm |
110 |
9 |
排量 |
L |
0.700 |
10 |
压缩比 |
/ |
18:1 |
11 |
型式核准证书明示额定净功率 |
kW |
8.1 |
12 |
标定功率 |
kW |
8.1 |
13 |
标定转速 |
r/min |
2200 |
14 |
标定转速附件吸收功率 |
kW |
0.1 |
15 |
最大扭矩转速 |
r/min |
≤1760 |
16 |
最大扭矩转速附件吸收功率 |
kW |
0.08 |
17 |
最低可调空载转速 |
r/min |
≤695 |
18 |
燃烧室型式 |
/ |
ω型直喷式 |
19 |
喷油泵型式/型号 |
/ |
柱塞式单体泵、BF1AK85ZAY040 |
20 |
喷油器型式/型号 |
/ |
P型、KBAL-P030 |
21 |
增压器型式/型号 |
/ |
/ |
22 |
中冷器型式/型号 |
/ |
/ |
23 |
空气滤清器型式/型号 |
/ |
油浴式/1# |
24 |
手柄起动装置型式/型号 |
/ |
防反转摇把/12A.24.001B |
25 |
冷却方式 |
/ |
水冷 |
26 |
起动方式 |
/ |
人力起动或电起动 |
27 |
主要用途 |
/ |
拖拉机 |
28 |
外廓尺寸(长×宽×高) |
mm |
461×410×670(不含空滤器、消声器和水箱) |
29 |
净质量 |
kg |
125(不含空滤器、消声器和水箱) |
序号
项 目
单 位
设计值
1
商标
/
德力牌
2
系族名称
/
G20A52L0067A01
3
型号
/
DL193
4
型式
/
立式、水冷、四冲程
5
进气方式
/
自然吸气
6
气缸数
缸
1
7
缸径
mm
93
8
行程
mm
98
9
排量
L
0.666
10
压缩比
/
18:1
11
型式核准证书明示额定净功率
kW
9.56
12
标定功率
kW
9.56
13
标定转速
r/min
3000
14
标定转速附件吸收功率
kW
0.12
15
最大扭矩转速
r/min
≤2400
16
最大扭矩转速附件吸收功率
kW
0.095
17
最低可调空载转速
r/min
≤900
18
燃烧室型式
/
ω型直喷式
19
喷油泵型式/型号
/
柱塞式单体泵、BF1AK85ZAY040
20
喷油器型式/型号
/
P型、KBAL-P030
21
增压器型式/型号
/
/
22
中冷器型式/型号
/
/
23
空气滤清器型式/型号
/
油浴式/3#
24
手柄起动装置型式/型号
/
防反转摇把/12A.24.001B
25
冷却方式
/
水冷
26
起动方式
/
人力起动或电起动
27
主要用途
/
拖拉机
28
外廓尺寸(长×宽×高)
mm
428×410×597(不含空滤器、消声器和水箱)
29
净质量
kg
105(不含空滤器、消声器和水箱)
序号
项 目
单 位
设计值
1
商标
/
德力牌
2
系族名称
/
G20A52L0078A03
3
型号
/
DLH195
4
型式
/
立式、水冷、四冲程
5
进气方式
/
自然吸气
6
气缸数
缸
1
7
缸径
mm
95
8
行程
mm
110
9
排量
L
0.780
10
压缩比
/
17.5:1
11
型式核准证书明示额定净功率
kW
9.41
12
标定功率
kW
9.41
13
标定转速
r/min
2200
14
标定转速附件吸收功率
kW
0.12
15
最大扭矩转速
r/min
≤1750
16
最大扭矩转速附件吸收功率
kW
0.095
17
最低可调空载转速
r/min
≤695
18
燃烧室型式
/
ω型直喷式
19
喷油泵型式/型号
/
柱塞式单体泵、BF1AK90ZAY030-A
20
喷油器型式/型号
/
P型、KBAL-P030
21
增压器型式/型号
/
/
22
中冷器型式/型号
/
/
23
空气滤清器型式/型号
/
油浴式/1#
24
手柄起动装置型式/型号
/
防反转摇把/12A.24.001B
25
冷却方式
/
水冷
26
起动方式
/
人力起动或电起动
27
主要用途
/
拖拉机
28
外廓尺寸(长×宽×高)
mm
432×410×628(不含空滤器、消声器和水箱)
29
净质量
kg
122(不含空滤器、消声器和水箱)
序号
项 目
单 位
设计值
1
商标
/
德力牌
2
系族名称
/
G20A52L0100A02
3
型号
/
DLH1100
4
型式
/
立式、水冷、四冲程
5
进气方式
/
自然吸气
6
气缸数
缸
1
7
缸径
mm
100
8
行程
mm
115
9
排量
L
0.903
10
压缩比
/
18:1
11
型式核准证书明示额定净功率
kW
11
12
标定功率
kW
11
13
标定转速
r/min
2300
14
标定转速附件吸收功率
kW
0.11
15
最大扭矩转速
r/min
≤1840
16
最大扭矩转速附件吸收功率
kW
0.09
17
最低可调空载转速
r/min
≤800
18
燃烧室型式
/
ω型直喷式
19
喷油泵型式/型号
/
柱塞式单体泵、BF1AK90ZAY030-A
20
喷油器型式/型号
/
P型、KBAL-P035
21
增压器型式/型号
/
/
22
中冷器型式/型号
/
/
23
空气滤清器型式/型号
/
油浴式/4#
24
手柄起动装置型式/型号
/
防反转摇把/12A.24.001B
25
冷却方式
/
水冷
26
起动方式
/
人力起动或电起动
27
主要用途
/
拖拉机
28
外廓尺寸(长×宽×高)
mm
472×410×662(不含空滤器、消声器和水箱)
29
净质量
kg
134(不含空滤器、消声器和水箱)
序号
项 目
单 位
设计值
1
商标
/
德力牌
2
系族名称
/
G20A52L0100A02
3
型号
/
DLH1105
4
型式
/
立式、水冷、四冲程
5
进气方式
/
自然吸气
6
气缸数
缸
1
7
缸径
mm
105
8
行程
mm
115
9
排量
L
0.996
10
压缩比
/
18:1
11
型式核准证书明示额定净功率
kW
13.2
12
标定功率
kW
13.2
13
标定转速
r/min
2400
14
标定转速附件吸收功率
kW
0.11
15
最大扭矩转速
r/min
≤1920
16
最大扭矩转速附件吸收功率
kW
0.09
17
最低可调空载转速
r/min
≤800
18
燃烧室型式
/
ω型直喷式
19
喷油泵型式/型号
/
柱塞式单体泵、BF1AK90ZAY030-A
20
喷油器型式/型号
/
P型、KBAL-P035
21
增压器型式/型号
/
/
22
中冷器型式/型号
/
/
23
空气滤清器型式/型号
/
油浴式/4#
24
手柄起动装置型式/型号
/
防反转摇把/12A.24.001B
25
冷却方式
/
水冷
26
起动方式
/
人力起动或电起动
27
主要用途
/
拖拉机
28
外廓尺寸(长×宽×高)
mm
472×410×662(不含空滤器、消声器和水箱)
29
净质量
kg
136(不含空滤器、消声器和水箱)
序号
项 目
单 位
设计值
1
商标
/
德力牌
2
系族名称
/
G20A52L0123A04
3
型号
/
DLH1110
4
型式
/
立式、水冷、四冲程
5
进气方式
/
自然吸气
6
气缸数
缸
1
7
缸径
mm
110
8
行程
mm
115
9
排量
L
1.093
10
压缩比
/
17.5:1
11
型式核准证书明示额定净功率
kW
14.5
12
标定功率
kW
14.5
13
标定转速
r/min
2400
14
标定转速附件吸收功率
kW
0.11
15
最大扭矩转速
r/min
≤1920
16
最大扭矩转速附件吸收功率
kW
0.09
17
最低可调空载转速
r/min
≤800
18
燃烧室型式
/
ω型直喷式
19
喷油泵型式/型号
/
柱塞式单体泵、ABF1AK95Z01
20
喷油器型式/型号
/
P型、KBAL-P136G
21
增压器型式/型号
/
/
22
中冷器型式/型号
/
/
23
空气滤清器型式/型号
/
油浴式/4#
24
手柄起动装置型式/型号
/
/
25
冷却方式
/
水冷
26
起动方式
/
电起动
27
主要用途
/
拖拉机
28
外廓尺寸(长×宽×高)
mm
472×410×662(不含空滤器、消声器和水箱)
29
净质量
kg
155(不含空滤器、消声器和水箱)
序号 |
项 目 |
单 位 |
设计值 |
1 |
商标 |
/ |
德力牌 |
2 |
系族名称 |
/ |
G20A52L0134B01 |
3 |
型号 |
/ |
DLH1115 |
4 |
型式 |
/ |
立式、水冷、四冲程 |
5 |
进气方式 |
/ |
自然吸气 |
6 |
气缸数 |
缸 |
1 |
7 |
缸径 |
mm |
115 |
8 |
行程 |
mm |
115 |
9 |
排量 |
L |
1.194 |
10 |
压缩比 |
/ |
17.5:1 |
11 |
型式核准证书明示额定净功率 |
kW |
16.2 |
12 |
标定功率 |
kW |
16.2 |
13 |
标定转速 |
r/min |
2300 |
14 |
标定转速附件吸收功率 |
kW |
0.21 |
15 |
最大扭矩转速 |
r/min |
≤1840 |
16 |
最大扭矩转速附件吸收功率 |
kW |
0.15 |
17 |
最低可调空载转速 |
r/min |
≤800 |
18 |
燃烧室型式 |
/ |
ω型直喷式 |
19 |
喷油泵型式/型号 |
/ |
柱塞式单体泵、BFG1AD10.5 |
20 |
喷油器型式/型号 |
/ |
P型、KBAL90P206 |
21 |
增压器型式/型号 |
/ |
/ |
22 |
中冷器型式/型号 |
/ |
/ |
23 |
空气滤清器型式/型号 |
/ |
油浴式/5# |
24 |
手柄起动装置型式/型号 |
/ |
/ |
25 |
冷却方式 |
/ |
水冷 |
26 |
起动方式 |
/ |
电起动 |
27 |
主要用途 |
/ |
拖拉机 |
28 |
外廓尺寸(长×宽×高) |
mm |
510×410×735(不含空滤器、消声器和水箱) |
29 |
净质量 |
kg |
168(不含空滤器、消声器和水箱) |
序号 |
项 目 |
单 位 |
设计值 |
1 |
商标 |
/ |
德力牌 |
2 |
系族名称 |
/ |
G20A52L0134B01 |
3 |
型号 |
/ |
DLH1122 |
4 |
型式 |
/ |
立式、水冷、四冲程 |
5 |
进气方式 |
/ |
自然吸气 |
6 |
气缸数 |
缸 |
1 |
7 |
缸径 |
mm |
122 |
8 |
行程 |
mm |
115 |
9 |
排量 |
L |
1.344 |
10 |
压缩比 |
/ |
17.5:1 |
11 |
型式核准证书明示额定净功率 |
kW |
18.5 |
12 |
标定功率 |
kW |
18.5 |
13 |
标定转速 |
r/min |
2300 |
14 |
标定转速附件吸收功率 |
kW |
0.21 |
15 |
最大扭矩转速 |
r/min |
≤1840 |
16 |
最大扭矩转速附件吸收功率 |
kW |
0.15 |
17 |
最低可调空载转速 |
r/min |
≤800 |
18 |
燃烧室型式 |
/ |
ω型直喷式 |
19 |
喷油泵型式/型号 |
/ |
柱塞式单体泵、BFG1AD10.5 |
20 |
喷油器型式/型号 |
/ |
P型、KBAL90P206 |
21 |
增压器型式/型号 |
/ |
/ |
22 |
中冷器型式/型号 |
/ |
/ |
23 |
空气滤清器型式/型号 |
/ |
油浴式/5# |
24 |
手柄起动装置型式/型号 |
/ |
/ |
25 |
冷却方式 |
/ |
水冷 |
26 |
起动方式 |
/ |
电起动 |
27 |
主要用途 |
/ |
拖拉机 |
28 |
外廓尺寸(长×宽×高) |
mm |
510×410×735(不含空滤器、消声器和水箱) |
29 |
净质量 |
kg |
170(不含空滤器、消声器和水箱) |
